配资盘排行前十怎么选世界首次，日本把光隔离器集成进硅光芯片，回光降95%

回光，是光通信里的幽灵。

光在芯片波导里跑，碰到端面、连接器、调制器，会像回声一样弹回来。硅光芯片自己不发光，激光器通常外置。回光原路返回，打回激光器。激光器开始抖：频率漂移、噪声上升、模式跳变，严重时罢工。

传统方案是外挂光隔离器。它像单向阀，只让光往前走。原理是法拉第旋转加偏振选择。问题是体积大、成本高、耦合损耗高。硅光追求小、便宜、高集成，外挂隔离器像给手机挂砖头。

光隔离器难集成，卡在磁光材料。它要在磁场下把偏振转45度。硅没有磁光效应。常用钇铁石榴石，需要700°C以上高温结晶。硅光后道是CMOS工艺，铜互连、低介电材料受不了整片高温。

京瓷和日本东北大学的招：激光退火。只照目标区域，局部瞬间加热，让磁光材料在硅波导上结晶或键合。周围保持低温。光隔离器就长在芯片上，不用贴在外面。

95%回光抑制，隔离比约13 dB。商用外挂隔离器通常30 dB以上。13 dB不够打满全场，但这是单片集成的第一步。世界首次，证明路能走通。

AI算力爆发，800G、1.6T光模块上量，硅光芯片需求暴涨。光隔离器集成是硅光最后几块拼图之一。

日本京瓷强在陶瓷和材料，东北大学强在光通信和磁光器件。美国在硅光平台领先。中国在光模块封装和系统集成上全球第一。全球光模块市场，中国厂商占一半以上。中际旭创、华为、光迅，在400G、800G出货里很硬。

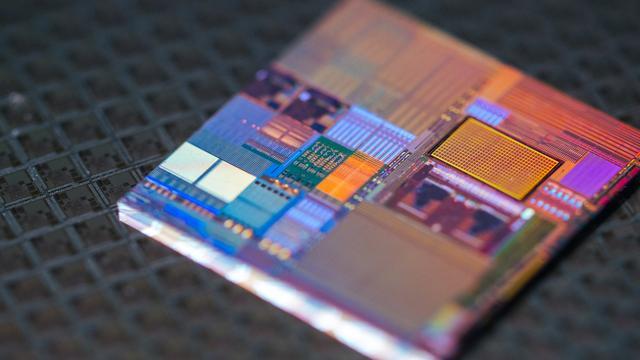

▲ 先进硅光子芯片的代表性图像。Getty

但硅光芯片是下一步。上海微系统所、上海光机所、浙江大学、华中科技大学都在推硅光平台和PDK。光隔离器如果只能外挂，中国光模块的成本和尺寸就压不下去。

激光退火集成隔离器，对中国是利好。中国有激光退火设备产业，大族激光、华工科技在工业激光强。半导体级设备，国产还在追。磁光材料如YIG、TGG，中国有研究，但高端晶圆和靶材可能依赖日本。京瓷本身就是材料巨头，它做这个，说明材料和工艺结合是门槛。

光隔离器不只数据中心用。光纤陀螺是惯性导航核心，回光会扰乱激光源。激光雷达回光干扰测距。量子通信单光子不能回头。微波光子雷达需要低噪声激光。硅光集成隔离器成熟后，这些系统都能小型化、低成本化。中国在光纤陀螺、激光雷达、量子通信都有大需求。

技术细节再挖一层。波导型光隔离器通常要三件套：偏振分束器、法拉第旋转器、检偏器。法拉第旋转器要45度旋转。磁光材料厚度、磁场方向、模式匹配都要算准。激光退火可能让Ce:YIG与硅波导异质集成，局部晶化减少缺陷。95%回光抑制，对应13 dB隔离，可能只覆盖一个偏振或一个波长。要上量产，还得解决插损、带宽、温度稳定性、磁场封装。

郑州炒股配资

硅光芯片一直缺单片隔离器。外挂方案在CPO时代越来越碍事。CPO要把光引擎和交换芯片封在一起，空间以毫米计。外挂隔离器放不进去。单片集成是必由之路。

中国在CPO有动作，华为、旭创都在推光电共封装。如果硅光芯片自带隔离器，中国光模块厂就能把成本再砍一刀，把集成度再提一档。短板在硅光芯片制造、EDA、高端激光器、磁光材料。这个日本成果，正好提醒短板在哪。

京瓷和东北大学用激光退火，避开整片高温，是工程智慧。不是材料突破，是工艺突破。启示很直接：硅光集成不一定要等全新材料，可以用局部工艺把现有材料塞进去。激光退火、微转印、异质键合都值得压注。
